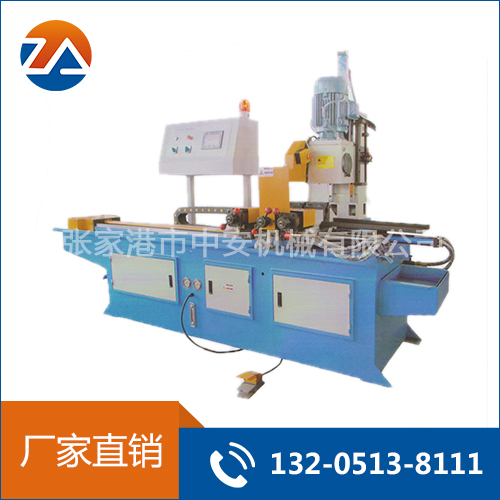

一、伺服全自动切管机技术参数:
全自动切管机型号:HVS-425FA-CNC(伺服送料) |
主要技术参数如下: |
型号 |
HVS-425FA-CNC |
最大适用碳管钢材 |
Φ130mm |
送料长度材料 |
夹送无限制 |
适用锯片 |
Φ280mm-Φ450mm |
送料速度 |
Max.1000mm/s |
送料精度 |
±0.1mm |
送料行程 |
1.5m |
主轴转速 |
44/22(快速50/110) |
切管能力 |
208/104 |
液压系统马达 |
4kw |
机器重量 |
2000kg |
机器尺寸L*W*H |
2700×1100×1750mm |
低压电气元件 |
施耐德 |
继电器 |
日本 欧姆龙 |
变压器 |
苏菱 |
电源开关 |
明纬 |
行星减速机 |
亨特 |
送料伺服电机 |
三菱 |
二、
设备配置
1、液压件
名 称 |
产 地 |
油泵 |
台湾研华 |
溢流阀 |
台湾研华 |
进刀电磁阀 |
台湾研华 |
夹管电磁阀 |
台湾研华 |
液压油缸 |
台升制造 |
油缸“O”型圈 |
台湾顶基 |
油缸UN圈 |
台湾顶基 |
2、电器配置
名 称 |
产 地 |
机床变压器 |
九州集团有限公司 |
交流接触器 |
施耐德 |
热过载继电器 |
施耐德 |
启动,急停按钮 |
施耐德 |
熔断器底座 |
施耐德 |
接近开关 |
日本欧姆龙 |
开关电源 |
台湾明纬 |
小型断路器 |
施耐德 |
电机 |
南通远邦 |

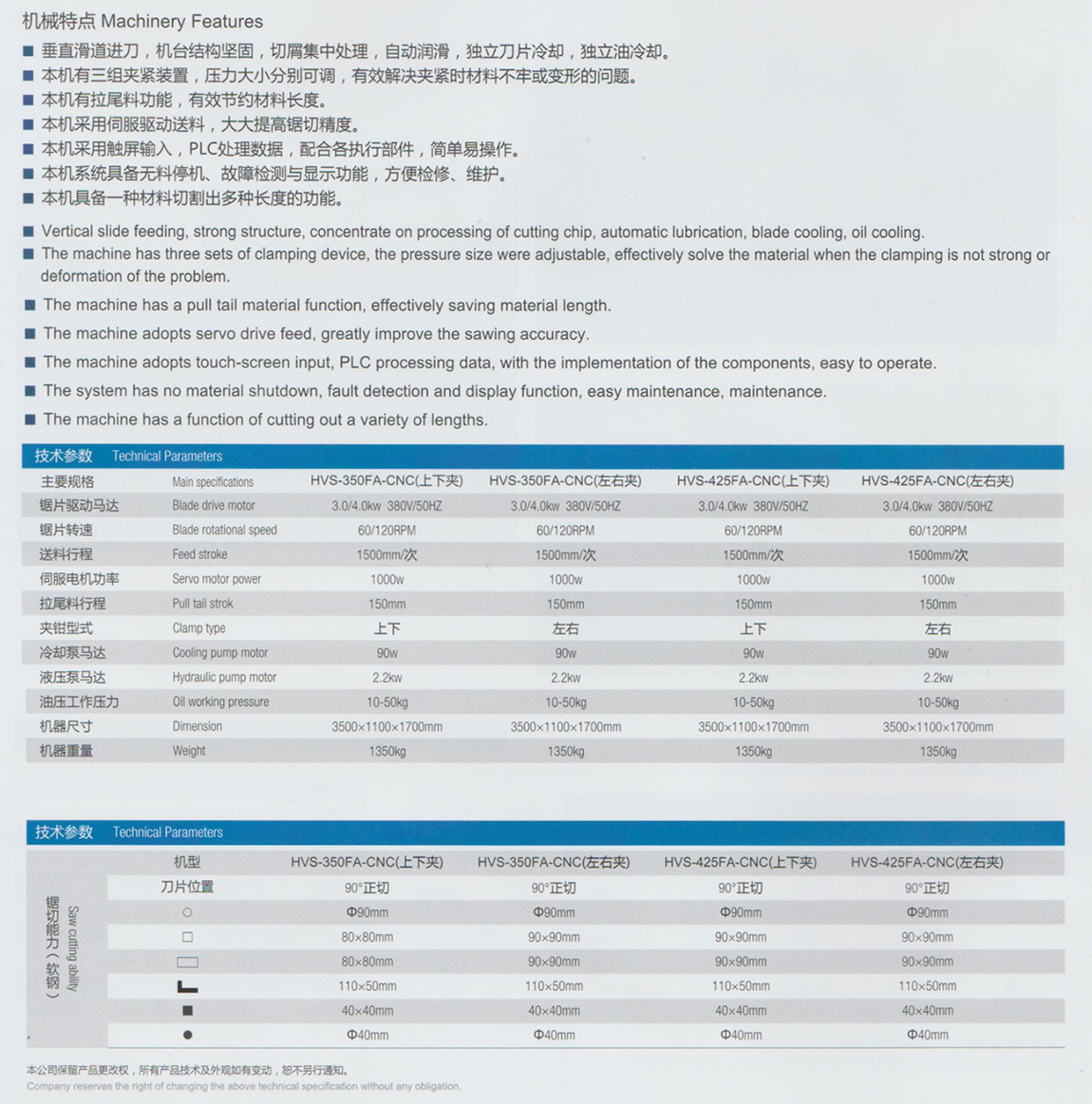

三、主要特点:
1、垂直滑道上下进退刀,夹紧方式左右夹,锯切稳定,精度高;
2、消除齿隙回弹的高效率减速机构,重切削锯片寿命更长;
3、送料结构坚固,动作精确,浮动式料座,不伤工作表面;
4、特殊设计的主夹钳,夹持力强又可靠安全;
5、滑道自动给油循环,机器平稳寿命长;
6、冷却液自动循环,确保切面光滑,锯片长寿;
7、控制按钮集中在表面板上,操作方便;
8、配备过流式保护装置及锯切数量设定暨设定计数装置;
9、配备锯切长度显示装置及无料停机置;
10、切屑集中处理,方便又干净。
11、机器有自动拉尾料功能,工件最后余料30mm长度,节省材料。
12、主传动采用全齿轮机构传动。
13、采用液压进给方式进刀,稳定可靠。
14、机器的液压系统设风冷却装置,便于用户控制油温。
四、标准配置:
1、 基本机台
2、 油压系统
1.
辅助材料:
• 机器在交付时不包含机器使用的液压油和润滑油等辅助材料。
• 机器电柜到用户现场电源之间的电源线由用户提供。
• 机器需要试切的管子或其他型材由用户提供。
2.
切管工艺:
• 设备满足提供的图纸要求,所制产品质量不底于产品实样,切割面光滑无毛刺。
• 按需方提供图纸或者样管件制作模具。
• 加工管件表面无明显伤痕。。
3.
液压系统技术特点:
• 油压系统设计合理、可靠,并有吸油过滤系统保证液压油的清洁。
• 油压系统有的封闭油箱,油箱内有多油腔技术设计。
• 油箱还设计有便于清理的油箱窗口。
• 管路布置合理、整齐、牢固,无渗漏。
4.
电气控制介绍
• 机器适合于温度10–45℃,20℃时的最大相对湿度为90%的环境正常工作。
• 所有电气设备(设计、制造、安装)符合IEC标准。
• 按照三相五线制配线设计电路,保护接地与工作零线分开。
• 在移动控制台上安装有急停按钮。
• 急停按钮采用红色蘑菇头自锁按钮,其常闭点触点用于安全回路。
• 电气配线(电线及电缆)均有明确标号,并与原理图一致。
• 分立的总电箱和设备的连线采用线槽或金属管连接,不直接使用电缆。
• 所有电线连接全部通过端子板连接,没有直接对接的接点。
• 导线接点全部采用压接接线端子。
• 设备线路移动部分比较长的线路,全部采用吊环布线或坦克拖链布置。
• 采取防护措施,能防止水、灰尘、油污进入电柜。
• 所有分离箱体,包括电柜、控制台、液压站等均有接地设施。
• 电机设计有相应的过流保护功能。
