一、伺服全自动切管机技术参数：

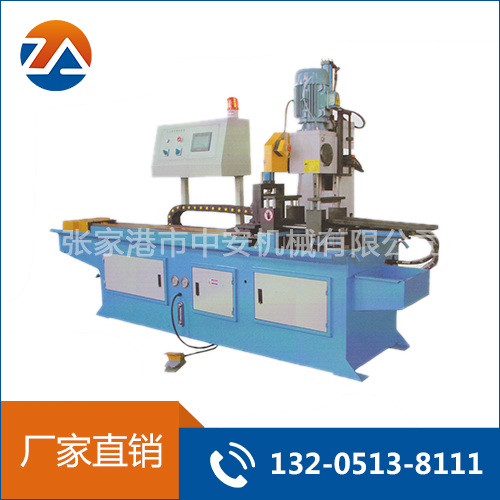

全自动切管机型号：HVS-425FA-CNC(伺服送料)
主要技术参数如下：
型号	HVS-425FA-CNC
最大适用碳管钢材	Φ130mm
送料长度材料	夹送无限制
适用锯片	Φ280mm-Φ450mm
送料速度	Max.1000mm/s
送料精度	±0.1mm
送料行程	1.5m
主轴转速	44/22（快速50/110）
切管能力	208/104
液压系统马达	4kw
机器重量	2000kg
机器尺寸L*W*H	2700×1100×1750mm
低压电气元件	施耐德
继电器	日本 欧姆龙
变压器	苏菱
电源开关	明纬
行星减速机	亨特
送料伺服电机	三菱

二、设备配置
1、液压件

名    称	产   地
油泵	台湾研华
溢流阀	台湾研华
进刀电磁阀	台湾研华
夹管电磁阀	台湾研华
液压油缸	台升制造
油缸“O”型圈	台湾顶基
油缸UN圈	台湾顶基

2、电器配置

名  称	产 地
机床变压器	九州集团有限公司
交流接触器	施耐德
热过载继电器	施耐德
启动，急停按钮	施耐德
熔断器底座	施耐德
接近开关	日本欧姆龙
开关电源	台湾明纬
小型断路器	施耐德
电机	南通远邦

三、主要特点：
1、垂直滑道上下进退刀，夹紧方式左右夹，锯切稳定，精度高；
2、消除齿隙回弹的高效率减速机构，重切削锯片寿命更长；
3、送料结构坚固，动作精确，浮动式料座，不伤工作表面；
4、特殊设计的主夹钳，夹持力强又可靠安全；
5、滑道自动给油循环，机器平稳寿命长；
6、冷却液自动循环，确保切面光滑，锯片长寿；
7、控制按钮集中在表面板上，操作方便；
8、配备过流式保护装置及锯切数量设定暨设定计数装置；
9、配备锯切长度显示装置及无料停机置；
10、切屑集中处理，方便又干净。
11、机器有自动拉尾料功能，工件最后余料30mm长度，节省材料。
12、主传动采用全齿轮机构传动。
13、采用液压进给方式进刀，稳定可靠。
14、机器的液压系统设风冷却装置，便于用户控制油温。
四、标准配置：
1、 基本机台
2、 油压系统
1. 辅助材料：
• 机器在交付时不包含机器使用的液压油和润滑油等辅助材料。
• 机器电柜到用户现场电源之间的电源线由用户提供。
• 机器需要试切的管子或其他型材由用户提供。
2.  切管工艺：
• 设备满足提供的图纸要求，所制产品质量不底于产品实样，切割面光滑无毛刺。
• 按需方提供图纸或者样管件制作模具。
• 加工管件表面无明显伤痕。。
3. 液压系统技术特点：
• 油压系统设计合理、可靠，并有吸油过滤系统保证液压油的清洁。
• 油压系统有的封闭油箱，油箱内有多油腔技术设计。
• 油箱还设计有便于清理的油箱窗口。
• 管路布置合理、整齐、牢固，无渗漏。
4. 电气控制介绍
• 机器适合于温度10–45℃，20℃时的最大相对湿度为90％的环境正常工作。
• 所有电气设备(设计、制造、安装)符合IEC标准。
• 按照三相五线制配线设计电路，保护接地与工作零线分开。
• 在移动控制台上安装有急停按钮。
• 急停按钮采用红色蘑菇头自锁按钮，其常闭点触点用于安全回路。
• 电气配线（电线及电缆）均有明确标号，并与原理图一致。
• 分立的总电箱和设备的连线采用线槽或金属管连接，不直接使用电缆。
• 所有电线连接全部通过端子板连接，没有直接对接的接点。
• 导线接点全部采用压接接线端子。
• 设备线路移动部分比较长的线路，全部采用吊环布线或坦克拖链布置。
• 采取防护措施，能防止水、灰尘、油污进入电柜。
• 所有分离箱体，包括电柜、控制台、液压站等均有接地设施。
• 电机设计有相应的过流保护功能。
