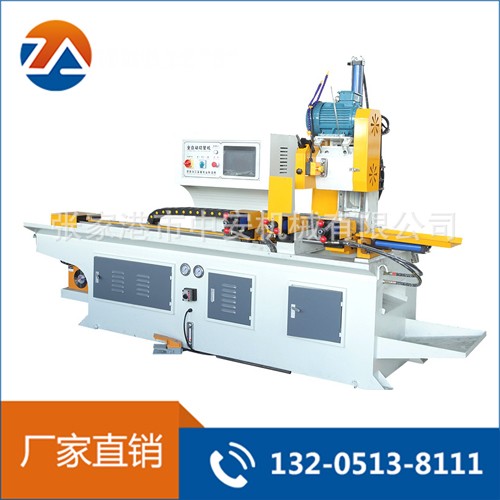

CNC425全自动上下料切管机

< >

主要技术参数管材品种钢管、不锈钢管、铜管、铝管等管材适用的管材规格范围 Φ19-80mm×0 8～5 0mm；管材长度 6000mm±50m

详细介绍

主要技术参数

管材品种
钢管、不锈钢管、铜管、铝管等管材
适用的管材规格范围 Φ19-80mm×0.8～5.0mm；
管材长度 6000mm±50mm
生产能力
视要加工的管材长度而定，一般不小于 10 根/min
设备夹料范围：
类型：Φ以下 4 支夹 Φ32 以上 1 支或 2 支但是夹具要换
设备精度范围：
切管机：送料精度±0.10mm，切割管材精度±0.20mm。
设备工作方式：
工艺描述：
检查设备→人工上捆料→解开钢带→开启操作箱→根据管材规格设置上
料参数和切割参数→启动设备→吊带自动提升上料→同步链整料排料→
气缸自动整拨料→料夹自动成型→全自动切管机夹料切管→自动出料机
推料毛刺机在入料框。
对能源介质要求：
电源: AC 380V ±10% 50HZ±1HZ，60kVA
干燥无油压缩空气：压力 0.4～0.6MPa，温度 ≤50℃,1 标准立方米/分
厂房内温度：0～+40℃ ;地区湿度：相对湿度≤85%
场地要求：

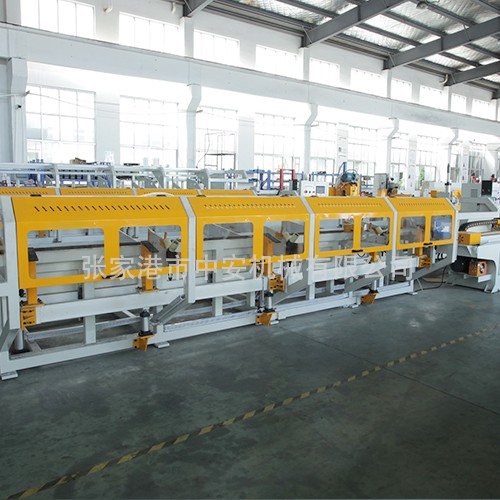

机械分为：自动上料架部分、自动切管机部分、出料机部分。
1、自动上料架长 6500mm 宽 2500mm 米，高 2300mm 米。

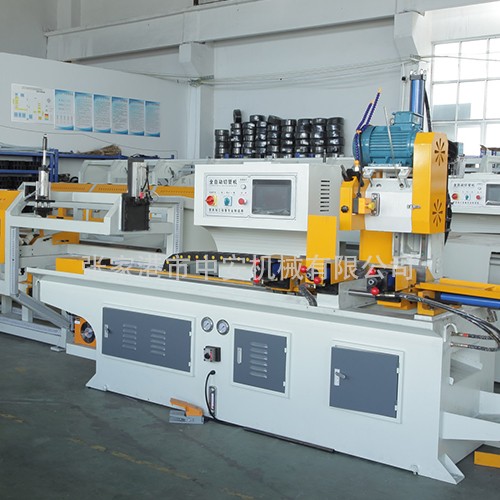

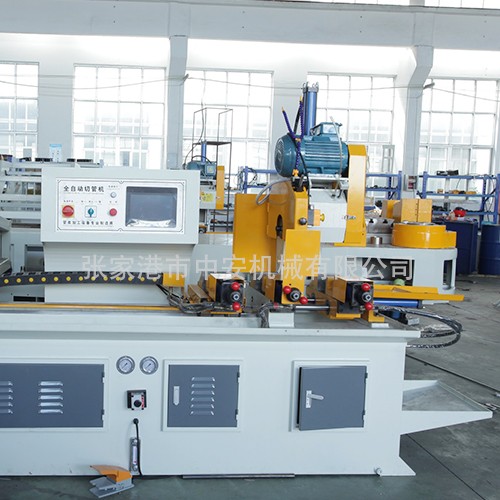

2、自动切管机长 3800mm 宽 1200mm,高 1800mm。油箱电器部分置于机体内
